0512-58527022
180 5185 4988

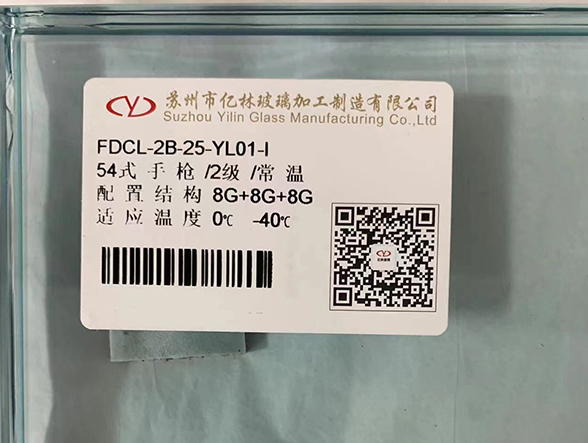

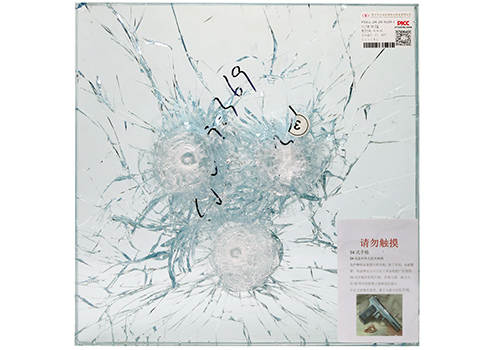

54式手槍
54式是中華人民共和國

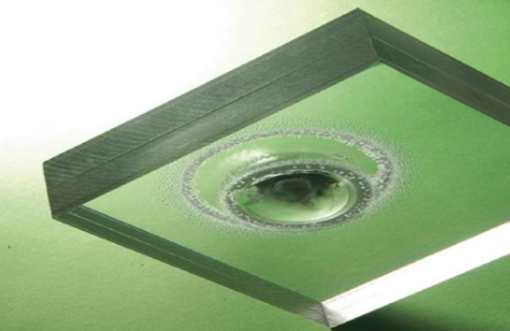

防彈玻璃的組成結(jié)構(gòu)
防彈玻璃實際上是由透明膠合材料將多片玻璃或高強度有機板材粘接在一起制成的。
一般有以下三層結(jié)構(gòu):
①承力層:該層首先承受沖擊而破裂，一般采用厚度大、強度高的玻璃，能破壞彈頭或改變彈頭形狀，使其失去繼續(xù)前進的能力。
②過渡層:一般采用有機膠合材料，粘接力強、耐光性好，能吸收部分沖擊能，改變子彈前進方向。 在夾層玻璃中夾一層非常結(jié)實而透明的化學薄膜。這不僅能有效地防止槍彈射擊，而且還具有抗浪涌沖擊、抗爆、抗震和撞擊后也不出現(xiàn)裂紋等性能。
③安全防護層:這一層采用高強度玻璃或高強透明有機材料，有較好的彈性和韌性，能吸收絕大部分沖擊能，并確保子彈不能穿過此層防彈玻璃重要的性能指標就是防彈能力。防彈能力的指標是從兩方面來衡量的，一方面是安全防護能力，另一方面是所防護槍支的殺傷能力。
主要表現(xiàn)
1、可以承受較大的炸彈爆炸沖擊荷載;
2、受炸彈爆炸沖擊后，玻璃保持在框架內(nèi)。
防炸彈玻璃組合:
A型:DFB8+高分子聚合物材料+DFB8
8mm高強度單片銫鉀防火玻璃+高分子聚合物材料+8mm高強度單片銫鉀防火玻璃
B型:DFB10+高分子聚合物材料+DFB10
10mm高強度單片銫鉀防火玻璃+高分子聚合物材料+10mm高強度單片銫鉀防火玻璃
防炸彈玻璃與其它玻璃抗爆炸對比:
普通玻璃(退火、鋼化、半鋼化)受炸彈爆炸沖擊時，玻璃碎片散落，玻璃出現(xiàn)穿透性破壞，人員及室內(nèi)設(shè)施受到嚴重的傷害。RET≈0-0.2。
普通夾層玻璃受到炸彈爆炸沖擊時，玻璃破裂，沖擊波進入室內(nèi)，嚴重時整張碎玻璃飛起，砸向人體引起嚴重傷害，整體損害范圍小于普通玻璃。RET≈0.3-0.5。
防炸彈玻璃受到炸彈爆炸沖擊時，玻璃向后彎曲，同時框架系統(tǒng)向后壓縮緩沖，玻璃完整或出現(xiàn)破裂，但基本沒有碎片濺出，確保室內(nèi)人員和設(shè)施沒有受到傷害。RET≈1.0
防護原理
防彈能力的指標是從兩方面來衡量的，一方面是安全防護能力，另一方面是所防護槍支的殺傷能力。根據(jù)對人體防護程度的不同，防彈玻璃可以分為兩種類型，一種是安全型，另一種是生命安全型。
安全型玻璃在受到槍擊后，其非彈著面無飛濺物，不對人體構(gòu)成任何傷害：生命安全型防彈玻璃在受到槍擊后，非彈著面有飛濺物飛濺，但子彈不能穿透玻璃，可能對人體造成二次傷害。防彈玻璃根據(jù)防不同槍種防彈能力又有不同要求。
防彈玻璃分為三大系列，一是航空防彈玻璃，第二是車輛、船舶用防彈玻璃，第三是銀行用防彈玻璃。厚度在18mm-40mm之間
